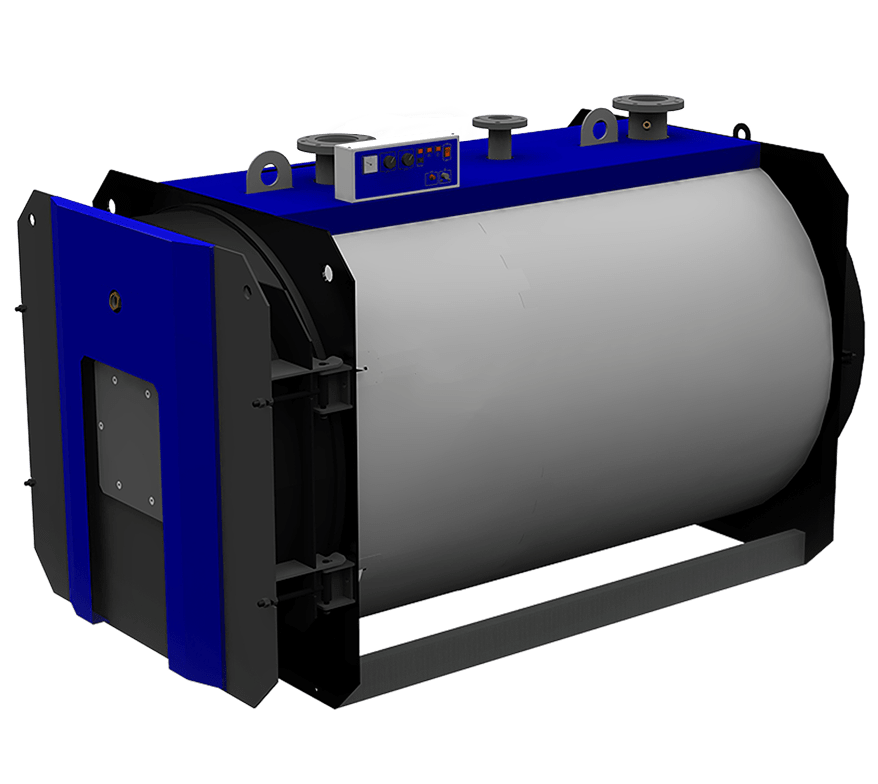

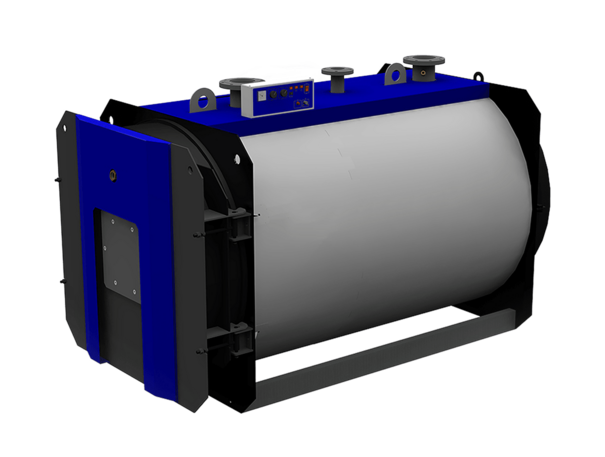

Water heating boiler TITAN Prom 100

Котел TITAN Prom — двухходовой водогрейный жаротрубный котел с максимальной рабочей температурой воды на выходе из котла до 115°С и рабочим давлением до 6 бар. Котел имеет реверсивную топку. Вокруг топки размещены дымогарные трубы с установленными в них спиральными турбулизаторами, которые значительно увеличивают теплопередачу и КПД котла.

Теплоизоляция передней крышки котла выполнена из инновационного легковесного огнеупора на основе муллитокремнеземистых волокон. Уникальный материал был разработан специалистами завода «ГАЗТЕХПРОМ» и успешно прошел испытания в самых жестких условиях эксплуатации. Легковесный огнеупор не требует предварительного прогрева при первом пуске котла (в отличии от жаропрочного бетона) и снижает общий вес изделия.

Открытие передней крышки возможно вправо или влево. Задняя крышка также является съемной и имеет штуцер для слива конденсата и люк для чистки коллектора дымовых газов котла.

Для удобства монтажа и технического обслуживания TITAN Prom оборудован верхней площадкой обслуживания, которая обеспечивает удобный доступ к патрубкам подключения.

Сферы применения Двухходовые котлы TITAN Prom предназначены для теплоснабжения зданий и сооружений различного назначения, а также для применения в технологических процессах. Оборудование может использоваться как в составе стационарных объектов, так и в блочно-модульных и транспортабельных котельных.

Комплектация В стандартную комплектацию входят:

Водогрейный котел
щит управления TIPROmatic термостатический
паспорт и руководство по эксплуатации
каолиновая вата для уплотнения жаровой трубы горелки
глухая фланцевая плита (фланцевая заглушка)

Для обеспечения работы котлов в каскаде и управления отопительными контурами мы можем предложить готовые решения на базе каскадно-котлового щита управления TIPROmatic Complex и щита управления отопительными контурами TIPROmatic Comfort. По желанию заказчика котлы комплектуются дутьевыми горелками отечественного или импортного производства, работающими на газообразном и жидком топливе, предохранительными клапанами, котловыми насосами. Для установки горелки на котел может быть изготовлен фланец под крепежные размеры конкретной модели горелочного устройства.

Номинальная мощность	100 кВт
Топочная мощность одной секции (потребляемая мощность)	108,7 кВт
КПД	92%
Максимальное рабочее давление	0,6 МПа
Максимальная температура на выходе из котла	115 °С
Вид топлива	природный газ, СУГ, дизель, печное топливо
Расход газа	11,7 м³/ч
Масса котла (без воды)	300 кг
Аэродинамическое сопротивление топки	1,0 мбар
Гидравлическое сопротивление котла	12 мбар
Емкость по воде	152 л
Срок службы	25 лет

Габаритные и присоединительные размеры TITAN Prom

Примечания:
N1 - патрубок нагреваемой воды на входе в котел (обратка)
N2 - патрубок нагретой воды на выходе из котла (подача)
N3 - патрубок предохранительного клапана
N4 - патрубок слива воды из теплообменника котла
N5 - патрубок дренажа конденсата и коллектора дымовых газов
D - диаметр дымохода

мой текст

Технические характеристики и размеры котлов TITAN Prom

Модель	L	H	S	D	N1	N2	N3	N4	N5	Номинальная полезная мощность котла	Вес (без воды)
Модель	мм	мм	мм	Ду	Ду	Ду	Ду	G	G	кВт	кг
TITAN Prom 100	1175	945	760	200	50	50	G1"	1"	1/2"	100	300
TITAN Prom 150	1455	995	830	250	50	50	G 1 ¼"	1"	1/2"	150	415
TITAN Prom 200	1455	995	830	250	50	50	G 1 ¼"	1"	1/2"	200	440
TITAN Prom 200	1455	995	830	250	50	50	G 1 ¼"	1"	1/2"	200	440

Расстояния от котла до стен помещения при установке

Данные значения приведены для справки. Подробную информацию смотрите в руководстве по эксплуатации.

22Данные значения приведены для справки. Подробную информацию смотрите в руководстве по эксплуатации.
