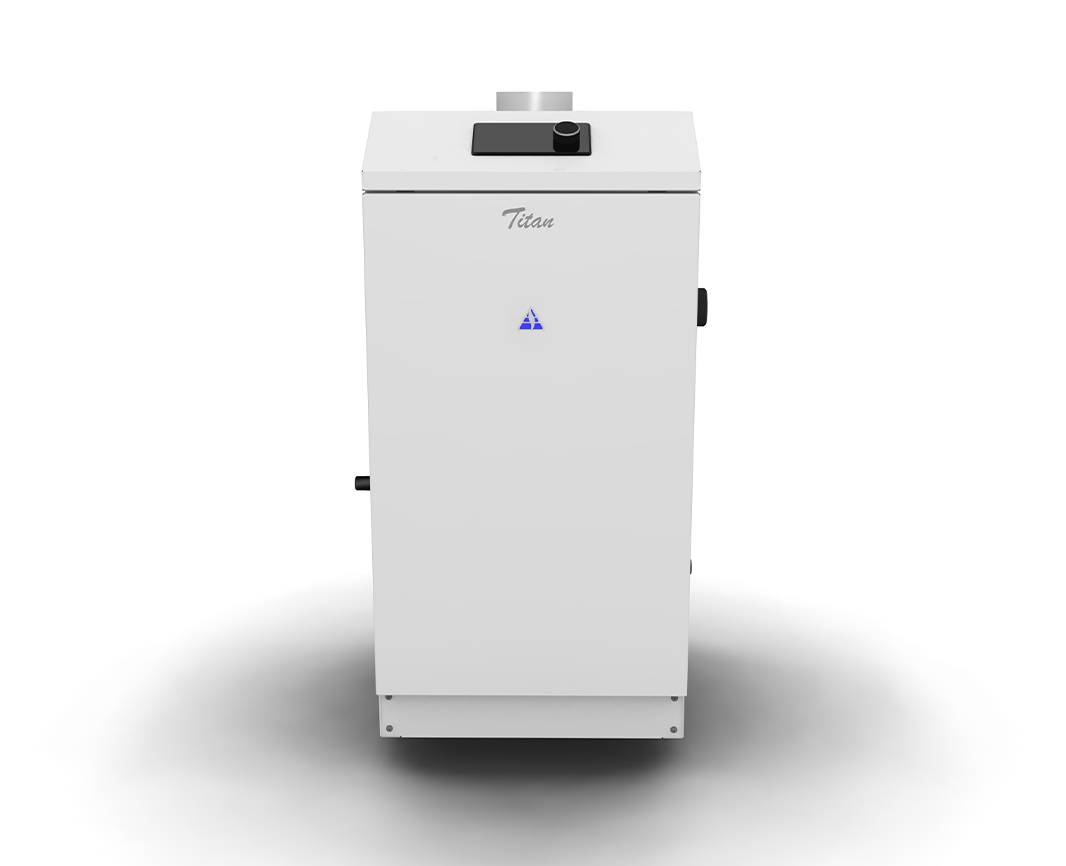

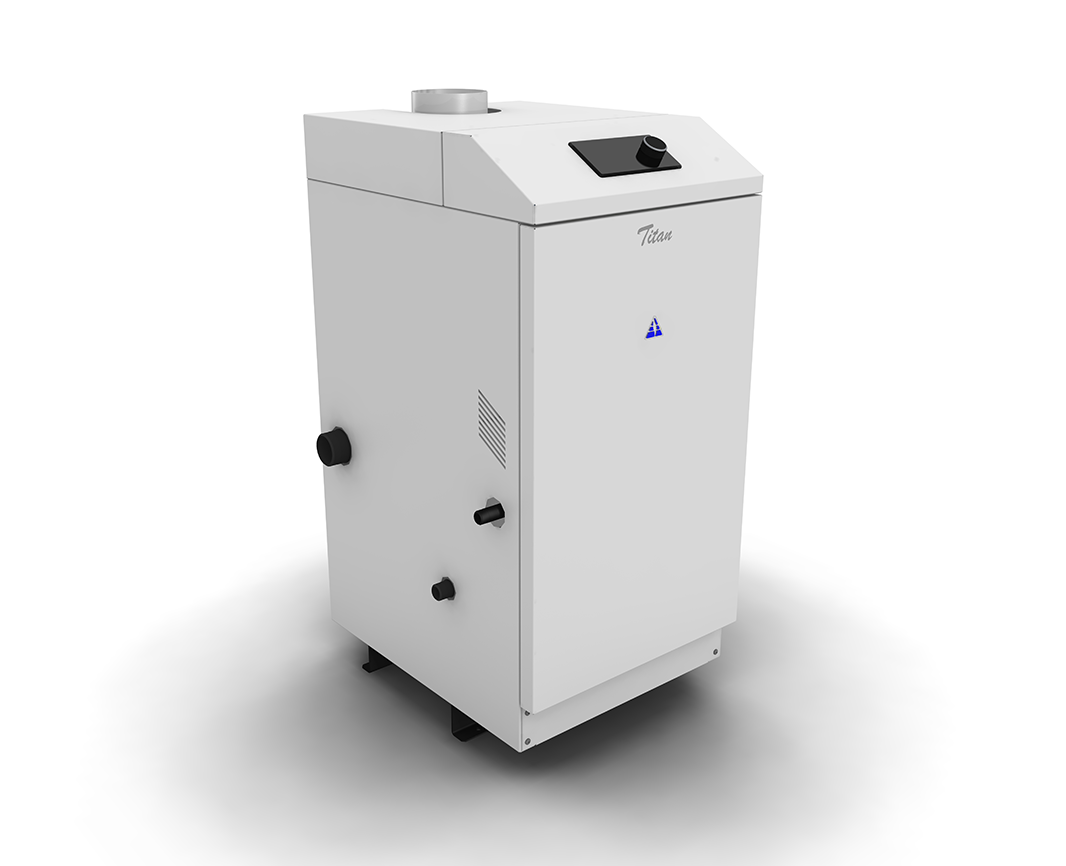

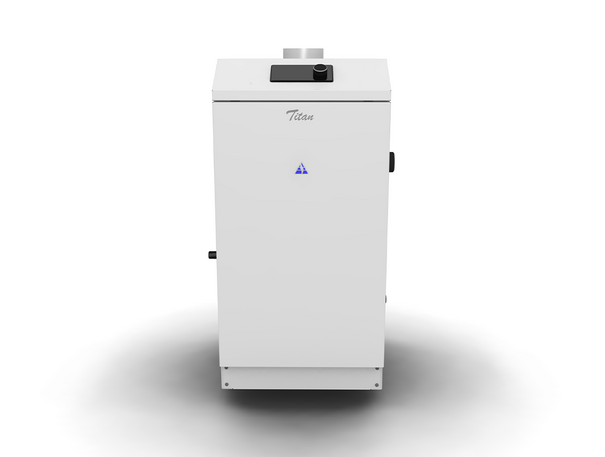

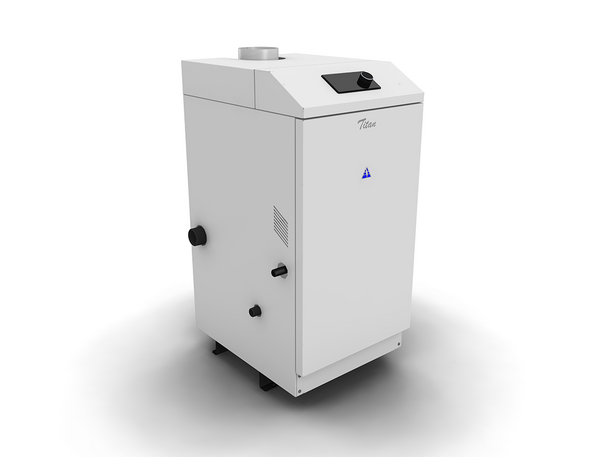

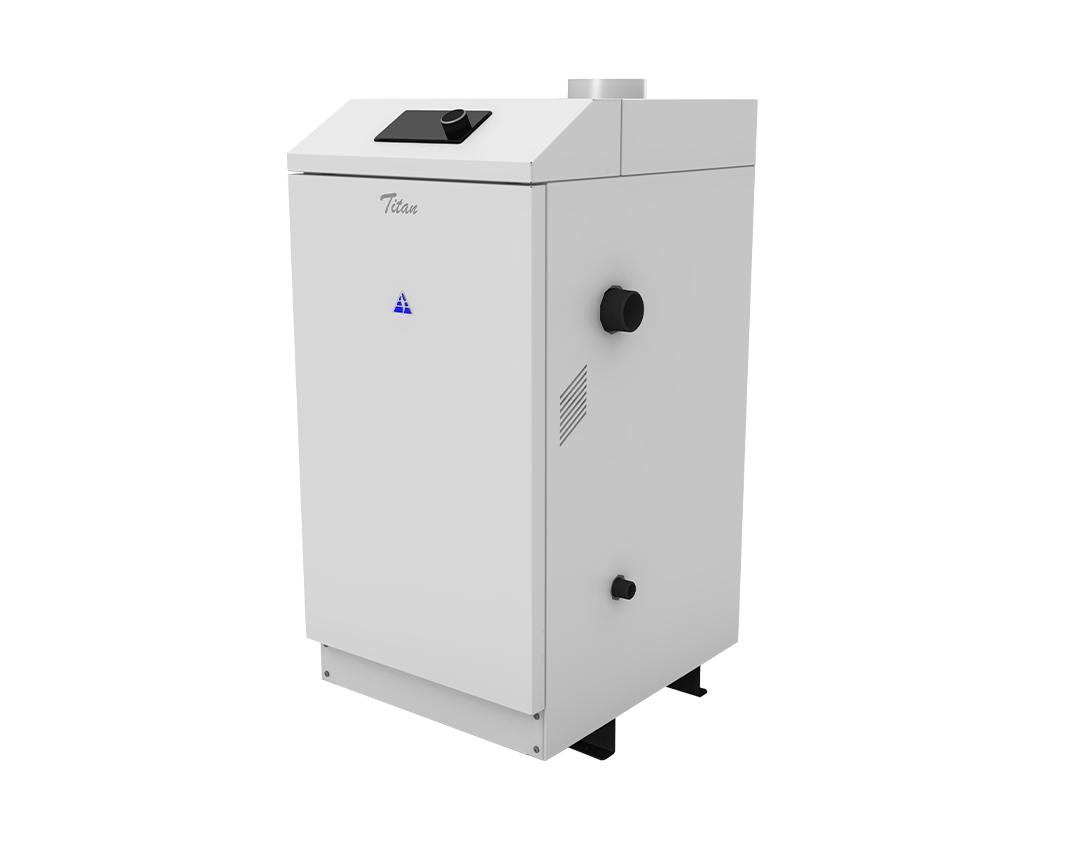

Чугунный котел ТИТАН Z95M

ТИТАН Z — напольный одноконтурный газовый котёл с чугунным теплообменником. Чугунный теплообменник обладает хорошей теплоемкостью и высокой стойкостью к коррозии. Котел оснащен модулируемой горелкой и панелью управления с цифровым дисплеем.

Применяется в системах отопления и горячего водоснабжения жилых домов, квартир, зданий и помещений различного назначения. Котел работает на природном газе низкого давления, требует подключения к электросети 220 Вт.

Особенности ТИТАН Z:

Модуляция мощности
Электронная панель управления с цифровым дисплеем
Защита от перегрева, задувания пламени, слабой тяги и прерывания подачи газа
Возможность подключения внешних устройств: бойлера косвенного нагрева, турбонасадки, комнатного термостата, устройств для удаленного и каскадного управления
Возможность подключения контроллера по цифровому протоколу OpenTherm или GSM-модуля для дистанционного мониторинга и управления работой котла
Система самодиагностики с запоминаем последних 10 ошибок в работе котла

Номинальная теплопроизводительность	91 кВт
КПД	91%
Диапазон рабочих давлений газа перед котлом¹	0,8…3,0 кПа
Номинальное давление газа перед котлом	2 кПа
Потребление газа²	10,3 м³/ч
Температура воды на выходе из котла в систему отопления⁴	35…95 °C
Максимальное рабочее давление воды в котле, не более	0,3 МПа
Отапливаемая площадь³	1080 м³
Объем воды в теплообменнике котла	24,4 л
Температура продуктов сгорания на выходе из котла	110…130 °C
Масса котла, не более	281 кг
Потребляемая электрическая мощность⁵	37 Вт
Срок службы	20 лет

Примечания:
1 – Котел сохраняет работоспособность во всем указанном диапазоне, но при этом мощность и теплопроизводительность
котла могут отличаться от номинальных.
2 – Справочное значение при номинальной подводимой тепловой мощности и теплотворной способности газа 8200 ккал/м³.
3 – Значение приведено ориентировочно, для справки, и зависит от теплоизоляционных характеристик отапливаемого
здания и климатического региона строительства.
4 – Максимальная температура на выходе из котла при работе в режиме отопления задается в параметре 2.39
5 – Справочное значение без дополнительных подключенных опциональных устройств.

Габаритные и присоединительные размеры ТИТАН Z

Обозначение	Назначение	ед. изм.	TITAN Z 30 М	TITAN Z 40 М	TITAN Z 50 М	TITAN Z 60 М	TITAN Z 65 М	TITAN Z 75 М	TITAN Z 85 М	TITAN Z 95 М
L1	Ширина	мм	295	370	445	520	595	670	745	820
L2	Расстояние между точками подключения	мм	360	435	510	585	660	735	810	885
L3	Расстояние до оси газохода	мм	85	85	85	100	110	110	110	110
А	Входной патрубок воды из системы отопления в котел (обратка, расположен ниже)		G2”	G2”	G2”	G2”	G2”	G2”	G2”	G2”
Б	Выходной патрубок воды из котла в систему отопления (подача, расположен выше)		G2”	G2”	G2”	G2”	G2”	G2”	G2”	G2”
В	Патрубок подсоединения газопровода		G1/2”	G1/2”	G1/2”	G1/2”	G1/2”	G3/4”	G3/4”	G3/4”
Г	Дымовая труба	мм	125	125	125	145	175	175	175	175
Д, Е	Патрубки слива воды из теплообменника котла		G3/4”	G3/4”	G3/4”	G3/4”	G3/4”	G3/4”	G3/4”	G3/4”
