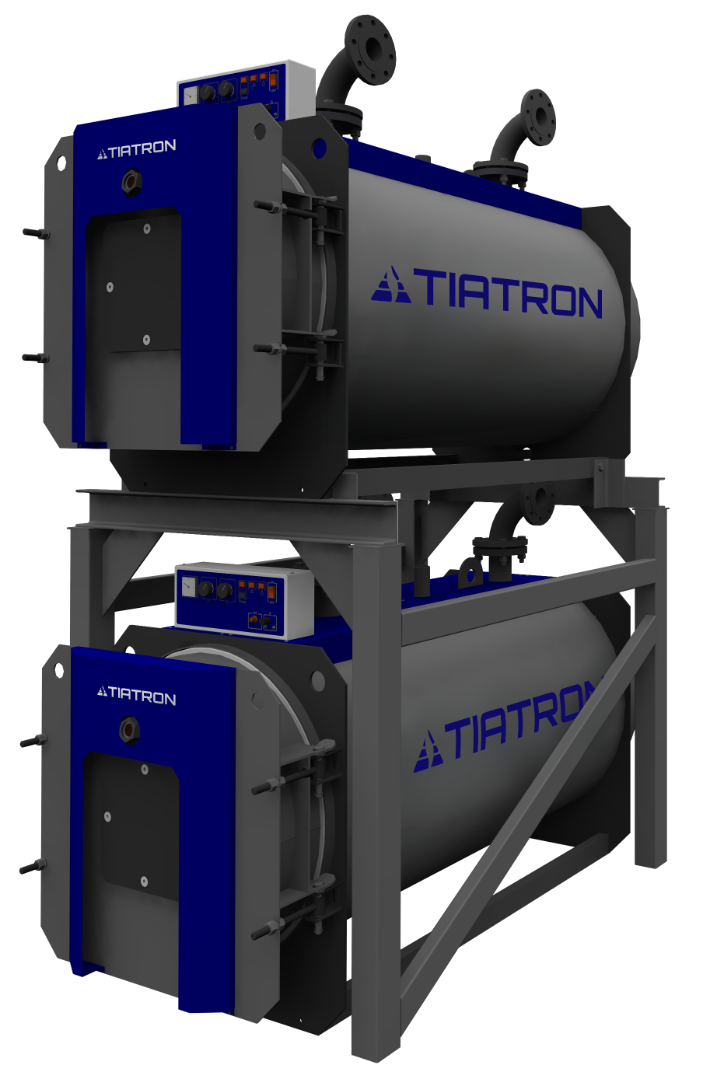

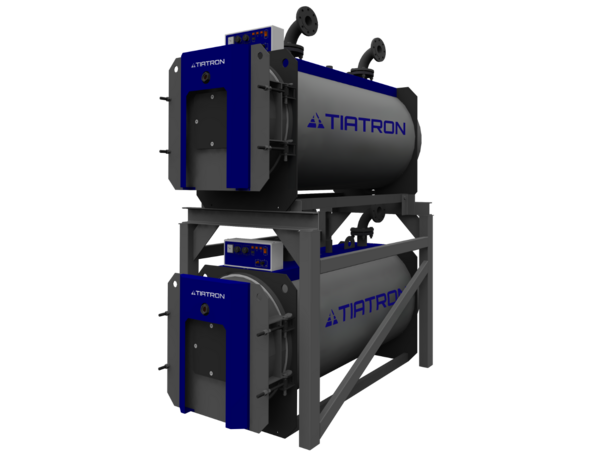

Котел водогрейный сдвоенный TIATRON DUO 2х500
Мощность: 1000 кВт
КПД: 92 %
Тип: стальные двухходовые жаротрубные котлы с вертикальной компоновкой
Топливо: природный газ, сжиженный газ, дизель
TIATRON DUO — двухходовой водогрейный жаротрубный котел с максимальной рабочей температурой воды на выходе из котла до 115°С и рабочим давлением до 6 бар. Конструктивно состоит из двух раздельных секций нагрева — верхней и нижней, работающих параллельно и обеспечивающих вместе общую мощность котла. Вертикальная компоновка увличивает мощность котельной установки в два раза при минимальном изменении габаритов.
Каждая секция котла имеет реверсивную топку. Вокруг топки размещены дымогарные трубы с установленными в них спиральными турбулизаторами, которые значительно увеличивают теплопередачу и КПД котла.
Теплоизоляция передних крышек секций выполнена из инновационного легковесного огнеупора на основе муллитокремнеземистых волокон. Уникальный материал был разработан специалистами завода «ГАЗТЕХПРОМ» и успешно прошел испытания в самых жестких условиях эксплуатации. Легковесный огнеупор не требует предварительного прогрева при первом пуске котла (в отличии от жаропрочного бетона) и снижает общий вес изделия.
Открытие передней крышки секции возможно вправо или влево. Задняя крышка также является съемной и имеет штуцер для слива конденсата и люк для чистки коллектора дымовых газов котла.
Сферы применения Двухходовые котлы TIATRON DUO предназначены для теплоснабжения зданий и сооружений различного назначения, а также для применения в технологических процессах. Оборудование может использоваться в составе стационарных и блочно-модульных котельных.
Комплектация В стандартную комплектацию входят:
- водогрейный котел
- два щита управления TIPROmatic термостатический
- паспорт и руководство по эксплуатации
- каолиновая вата для уплотнения жаровой трубы горелки
- две глухие фланцевые плиты (фланцевые заглушки)
Для обеспечения работы котлов в каскаде и управления отопительными контурами мы можем предложить готовые решения на базе каскадно-котлового щита управления TIPROmatic Complex и щита управления отопительными контурами TIPROmatic Comfort.
По желанию заказчика котлы комплектуются дутьевыми горелками отечественного или импортного производства, работающими на газообразном и жидком топливе, предохранительными клапанами, котловыми насосами. Для установки горелки на котел может быть изготовлен фланец под крепежные размеры конкретной модели горелочного устройства.
| Номинальная полезная мощность | 1000 кВт |
| Потребляемая мощность одной секции котла (мощность топки) | 543,5 кВт |
| КПД | 92 % |
| Максимальное рабочее давление | 0,6 МПа |
| Максимальная температура на выходе из котла | 115 °С |
| Расход газа | 116,8 м³/ч |
| Масса котла (без воды) | 2160 кг |
| Аэродинамическое сопротивление топки | 4,8 мбар |
| Гидравлическое сопротивление котла | 35 мбар |
| Емкость по воде | 1464 л |
| Гарантийный срок | 3 года |
| Расчётный срок службы | 25 лет |
Габаритные и присоединительные размеры TIATRON DUO
Примечания:
N1 - патрубок нагреваемой воды на входе в котел (обратка)
N2 - патрубок нагретой воды на выходе из котла (подача)
N3 - патрубок предохранительного клапана
N4 - патрубок слива воды из теплообменника котла
N5 - патрубок дренажа конденсата и коллектора дымовых газов
D - диаметр дымохода
| Модель | L | H | S | D | N1 | N2 | N3 | N4 | N5 | Номинальная полезная мощность котла |
Вес (без воды) |
| мм | мм | мм | Ду | Ду | Ду | Ду | G | G | кВт | кг | |
| TIATRON DUO 2х500 | 2090 | 2925 | 1400 | 300 | 80 | 80 | 50 | G1" | G1/2" | 1000 | 2160 |
Расстояния от котла до стен помещения при установке
