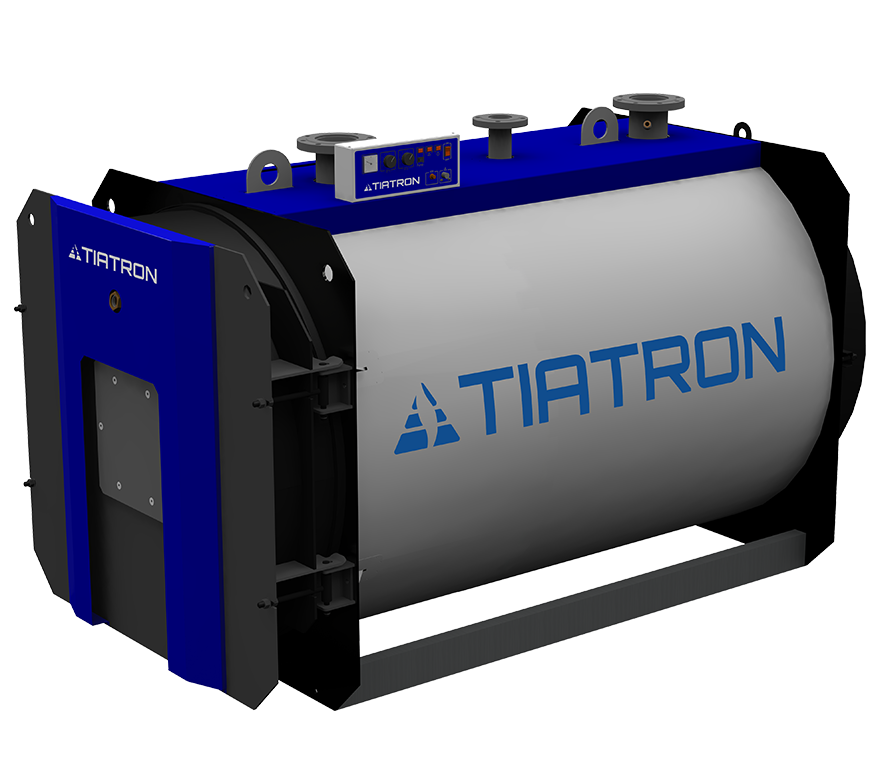

Котел водогрейный TIATRON 400
Мощность: 400 кВт
КПД: 92 %
Тип: стальной двухходовой жаротрубный котел
Топливо: природный газ, сжиженный газ, дизель
TIATRON — двухходовой водогрейный жаротрубный котел с максимальной рабочей температурой воды на выходе из котла до 115°С и рабочим давлением до 6 бар. Котел имеет реверсивную топку. Вокруг топки размещены дымогарные трубы с установленными в них спиральными турбулизаторами, которые значительно увеличивают теплопередачу и КПД котла.
Теплоизоляция передней крышки котла выполнена из инновационного легковесного огнеупора на основе муллитокремнеземистых волокон. Уникальный материал был разработан специалистами завода «ГАЗТЕХПРОМ» и успешно прошел испытания в самых жестких условиях эксплуатации. Легковесный огнеупор не требует предварительного прогрева при первом пуске котла (в отличии от жаропрочного бетона) и снижает общий вес изделия.

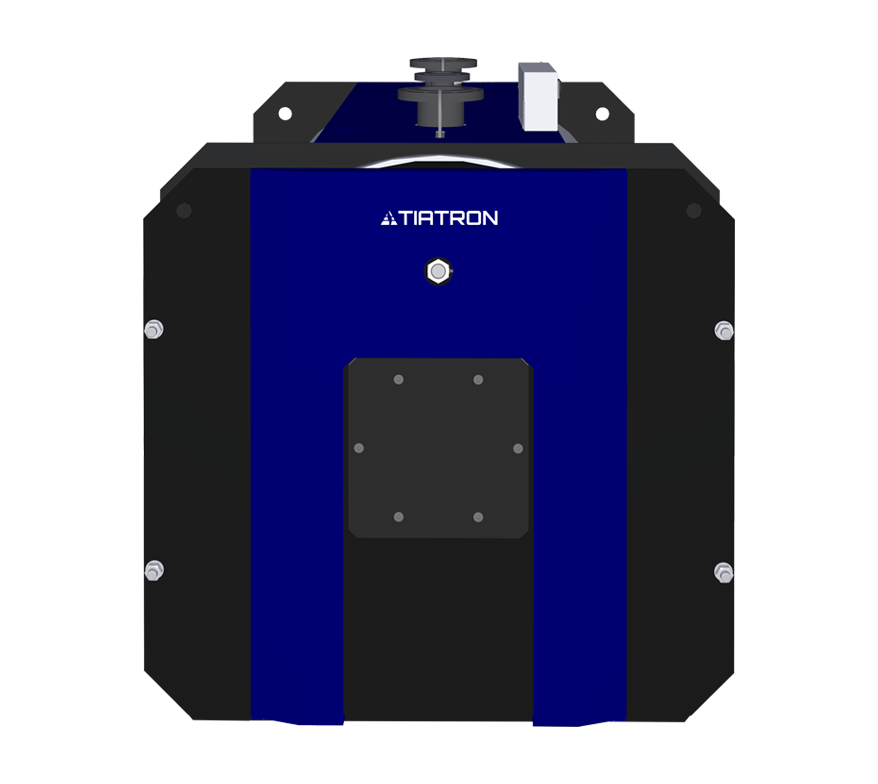

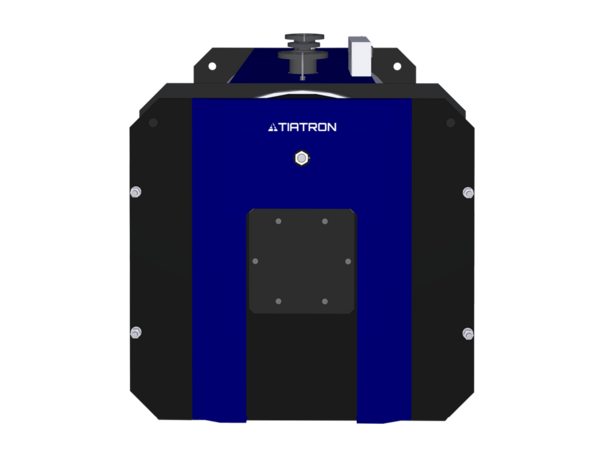

Открытие передней крышки возможно вправо или влево. Задняя крышка также является съемной и имеет штуцер для слива конденсата и люк для чистки коллектора дымовых газов котла.
Для удобства монтажа и технического обслуживания TIATRON оборудован верхней площадкой обслуживания, которая обеспечивает удобный доступ к патрубкам подключения.
Сферы применения Двухходовые котлы TIATRON предназначены для теплоснабжения зданий и сооружений различного назначения, а также для применения в технологических процессах. Оборудование может использоваться как в составе стационарных объектов, так и в блочно-модульных и транспортабельных котельных.
Комплектация В стандартную комплектацию входят:
- водогрейный котел
- щит управления ТИПРОматик термостатический (TIPROmatic)
- паспорт и руководство по эксплуатации
- каолиновая вата для уплотнения жаровой трубы горелки
- глухая фланцевая плита (фланцевая заглушка)
Для обеспечения работы котлов в каскаде и управления отопительными контурами мы можем предложить готовые решения на базе каскадно-котлового щита управления ТИПРОматик Комплекс (TIPROmatic Complex) и щита управления отопительными контурами ТИПРОматик Комфорт (TIPROmatic Comfort).
По желанию заказчика котлы комплектуются дутьевыми горелками отечественного или импортного производства, работающими на газообразном и жидком топливе, предохранительными клапанами, котловыми насосами. Для установки горелки на котел может быть изготовлен фланец под крепежные размеры конкретной модели горелочного устройства.
| Номинальная полезная мощность | 400 кВт |
| Потребляемая мощность(мощность топки) | 434,8 кВт |
| КПД | 92 % |
| Максимальное рабочее давление | 0,6 МПа |
| Максимальная температура на выходе из котла | 115 °С |
| Расход газа | 46,7 м³/ч |
| Масса котла (без воды) | 760 кг |
| Аэродинамическое сопротивление топки | 4,1 мбар |
| Гидравлическое сопротивление котла | 28 мбар |
| Емкость по воде | 511 л |
| Гарантийный срок | 3 года |
| Расчётный срок службы | 25 лет |
Габаритные и присоединительные размеры TIATRON
Примечания:
N1 - патрубок нагреваемой воды на входе в котел (обратка)
N2 - патрубок нагретой воды на выходе из котла (подача)
N3 - патрубок предохранительного клапана
N4 - патрубок слива воды из теплообменника котла
N5 - патрубок дренажа конденсата и коллектора дымовых газов
D - диаметр дымохода
| Модель | L | H | S | D | N1 | N2 | N3 | N4 | N5 | Номинальная полезная мощность котла |
Вес (без воды) |
| мм | мм | мм | Ду | Ду | Ду | Ду | G | G | кВт | кг | |
| TIATRON 400 | 1890 | 1155 | 990 | 250 | 80 | 80 | G1½" | G1" | G1/2" | 400 | 760 |
Расстояния от котла до стен помещения при установке
Данные значения приведены для справки. Подробную информацию смотрите в руководстве по эксплуатации.
