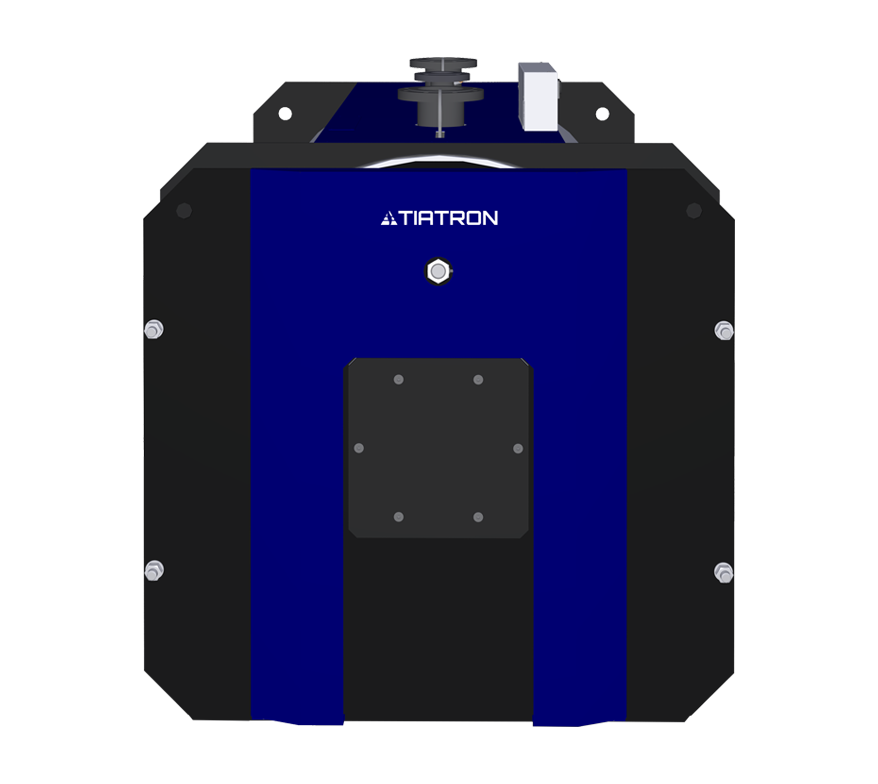

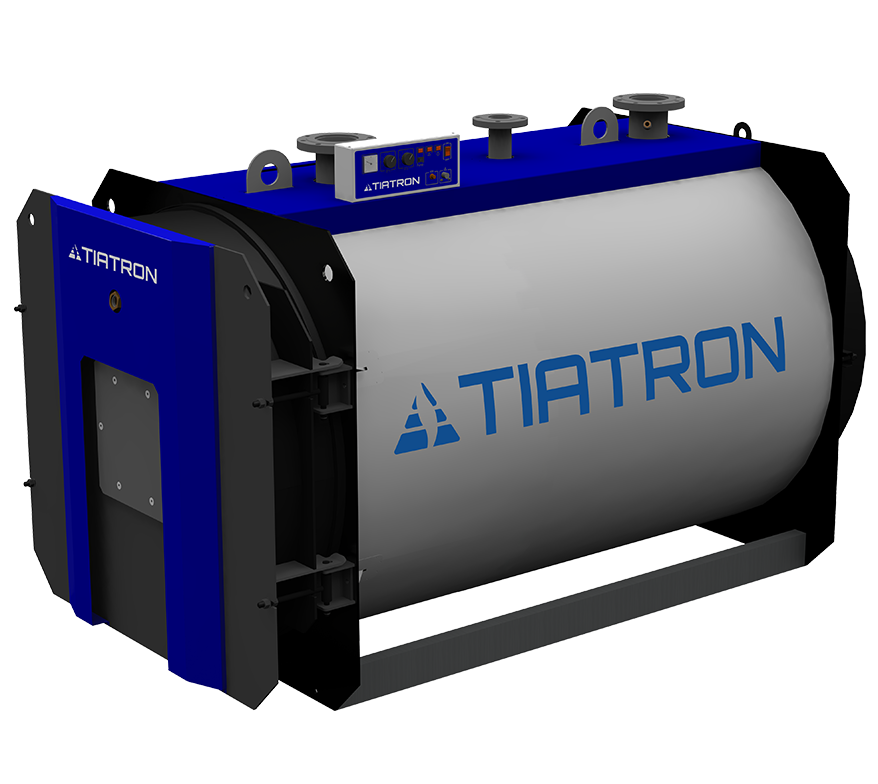

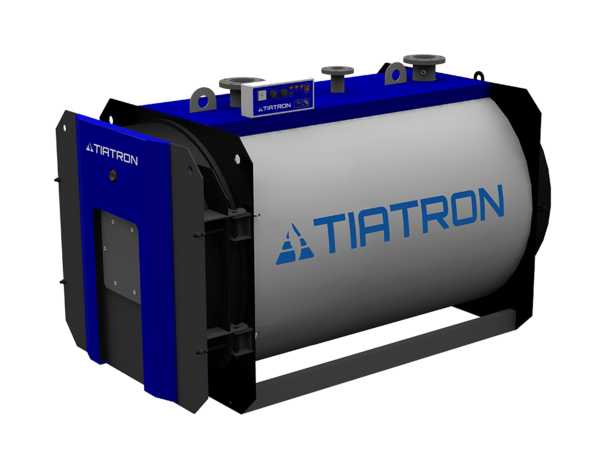

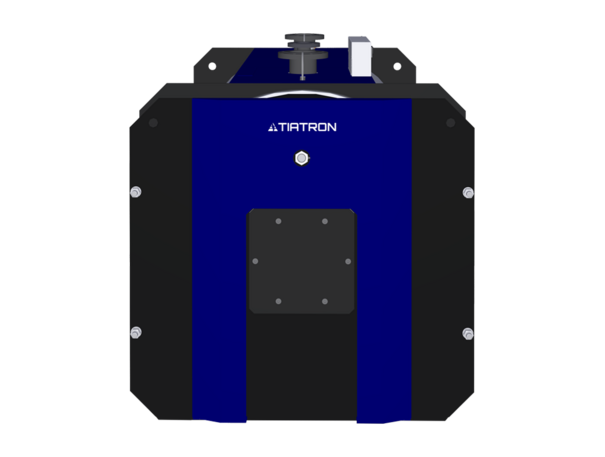

Котел водогрейный TIATRON 450

TIATRON — двухходовой водогрейный жаротрубный котел с максимальной рабочей температурой воды на выходе из котла до 115°С и рабочим давлением до 6 бар. Котел имеет реверсивную топку. Вокруг топки размещены дымогарные трубы с установленными в них спиральными турбулизаторами, которые значительно увеличивают теплопередачу и КПД котла.

Теплоизоляция передней крышки котла выполнена из инновационного легковесного огнеупора на основе муллитокремнеземистых волокон. Уникальный материал был разработан специалистами завода «ГАЗТЕХПРОМ» и успешно прошел испытания в самых жестких условиях эксплуатации. Легковесный огнеупор не требует предварительного прогрева при первом пуске котла (в отличии от жаропрочного бетона) и снижает общий вес изделия.

Открытие передней крышки возможно вправо или влево. Задняя крышка также является съемной и имеет штуцер для слива конденсата и люк для чистки коллектора дымовых газов котла.

Для удобства монтажа и технического обслуживания TIATRON оборудован верхней площадкой обслуживания, которая обеспечивает удобный доступ к патрубкам подключения.

Сферы применения Двухходовые котлы TIATRON предназначены для теплоснабжения зданий и сооружений различного назначения, а также для применения в технологических процессах. Оборудование может использоваться как в составе стационарных объектов, так и в блочно-модульных и транспортабельных котельных.

Комплектация В стандартную комплектацию входят:

• водогрейный котел
• щит управления ТИПРОматик термостатический (TIPROmatic)
• паспорт и руководство по эксплуатации
• каолиновая вата для уплотнения жаровой трубы горелки
• глухая фланцевая плита (фланцевая заглушка)

Для обеспечения работы котлов в каскаде и управления отопительными контурами мы можем предложить готовые решения на базе каскадно-котлового щита управления ТИПРОматик Комплекс (TIPROmatic Complex) и щита управления отопительными контурами ТИПРОматик Комфорт (TIPROmatic Comfort).

По желанию заказчика котлы комплектуются дутьевыми горелками отечественного или импортного производства, работающими на газообразном и жидком топливе, предохранительными клапанами, котловыми насосами. Для установки горелки на котел может быть изготовлен фланец под крепежные размеры конкретной модели горелочного устройства.

Габаритные и присоединительные размеры TIATRON

Примечания:
N1 - патрубок нагреваемой воды на входе в котел (обратка)
N2 - патрубок нагретой воды на выходе из котла (подача)
N3 - патрубок предохранительного клапана
N4 - патрубок слива воды из теплообменника котла
N5 - патрубок дренажа конденсата и коллектора дымовых газов
D - диаметр дымохода

Расстояния от котла до стен помещения при установке

Данные значения приведены для справки. Подробную информацию смотрите в руководстве по эксплуатации.
