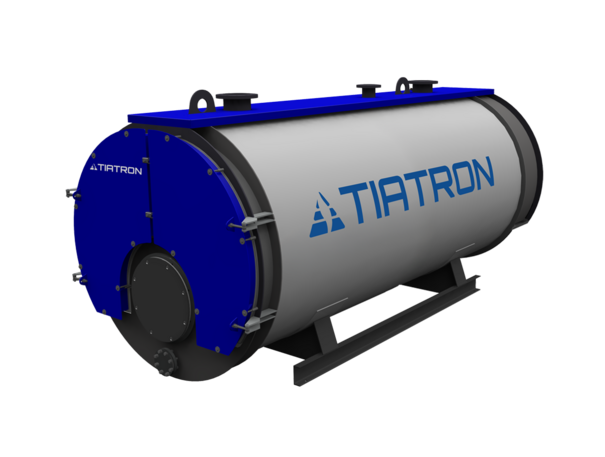

Котел водогрейный TIATRON 3FT 1500
Мощность: 1500 кВт
КПД: 93 %
Тип: стальной трехходовой жаротрубный котел
Топливо: природный газ, сжиженный газ, дизель
TIATRON 3FT — трехходовой водогрейный жаротрубный котел с максимальной рабочей температурой воды на выходе из котла до 115°С и рабочим давлением до 6 бар.
Теплоизоляция передних дверей поворотной камеры топки котла выполнена из инновационного легковесного огнеупора на основе муллитокремнеземистых волокон. Уникальный материал был разработан специалистами завода «ГАЗТЕХПРОМ» и успешно прошел испытания в самых жестких условиях эксплуатации. Огнеупор выдерживает очень высокую температуру и имеет продолжительный срок эксплуатации. Малый вес материала, являющийся его отличительной особенностью, существенно упрощает открытие передних дверей и исключает их провисание.
Сзади котла расположен съемный люк для прочистки топочной камеры. Дымовой короб котла оборудован люками для его прочистки и патрубками для слива конденсата.
Для удобства монтажа и технического обслуживания TIATRON 3FT оборудован верхней панелью, которая обеспечивает доступ к его подключениям.
Сферы применения Трехходовые котлы TIATRON 3FT предназначены для теплоснабжения зданий и сооружений различного назначения, а также для применения в технологических процессах. Оборудование может использоваться в составе стационарных и блочно-модульных котельных.
Комплектация В стандартную комплектацию входят:
- водогрейный котел
- щит управления TIPROmatic термостатический
- паспорт и руководство по эксплуатации
- каолиновая вата для уплотнения жаровой трубы горелки
- глухая фланцевая плита (фланцевая заглушка)
Для обеспечения работы котлов в каскаде и управления отопительными контурами мы готовы предложить готовые решения на базе каскадно-котлового щита управления TIPROmatic Complex и щита управления отопительными контурами TIPROmatic Comfort.
По желанию заказчика котлы комплектуются дутьевыми горелками отечественного или импортного производства, работающими на газообразном и жидком топливе. Для установки горелки на котел может быть изготовлен фланец под крепежные размеры конкретной модели горелочного устройства.
| Номинальная полезная мощность | 1500 кВт |
| Потребляемая мощность (мощность топки) | 1613 кВт |
| КПД | 93 % |
| Максимальное рабочее давление | 0,6 МПа |
| Максимальная температура на выходе из котла | 115 °С |
| Расход газа | 173 м³/ч |
| Масса котла (без воды) | 3180 кг |
| Аэродинамическое сопротивление топки | 9 мбар |
| Гидравлическое сопротивление котла | 50 мбар |
| Емкость по воде | 2450 л |
| Гарантийный срок | 3 года |
| Расчётный срок службы | 25 лет |
Габаритные и присоединительные размеры TIATRON 3FT
Примечания:
N1 - патрубок нагреваемой воды на входе в котел (обратка)
N2 - патрубок нагретой воды на выходе из котла (подача)
N3 - патрубок предохранительного клапана
N4 - патрубок слива воды из теплообменника котла
N5 - патрубок дренажа конденсата и коллектора дымовых газов
D - диаметр дымохода
| Модель | L | H | A | D | N1 | N2 | N3 | N4 | N5 | Номинальная полезная мощность котла |
Вес (без воды) |
| мм | мм | мм | Ду | Ду | Ду | Ду | G | G | кВт | кг | |
| TIATRON 3FT 1500 | 2600 | 1560 | 1400 | 400 | 150 | 150 | 65 | 50 | G3/4" | 1500 | 3180 |
Расстояния от котла до стен помещения при установке
Данные значения приведены для справки. Подробную информацию смотрите в руководстве по эксплуатации.
