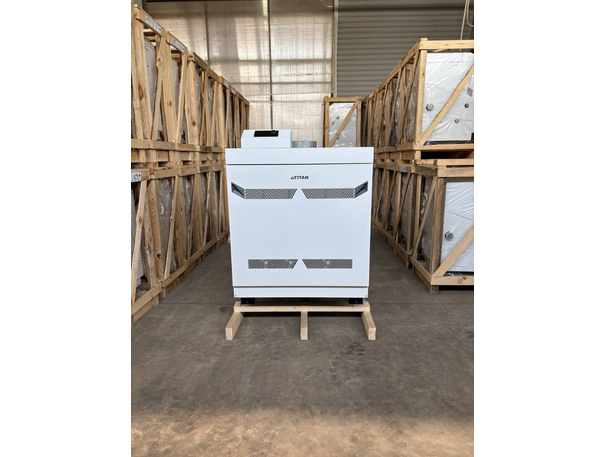

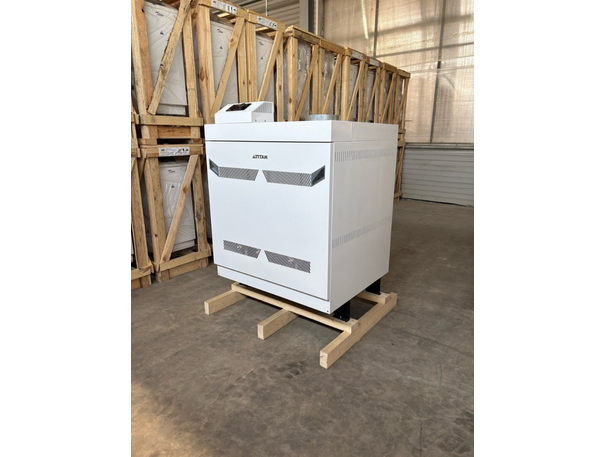

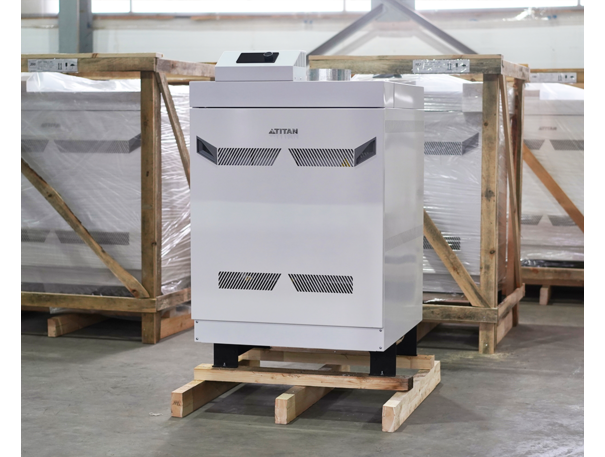

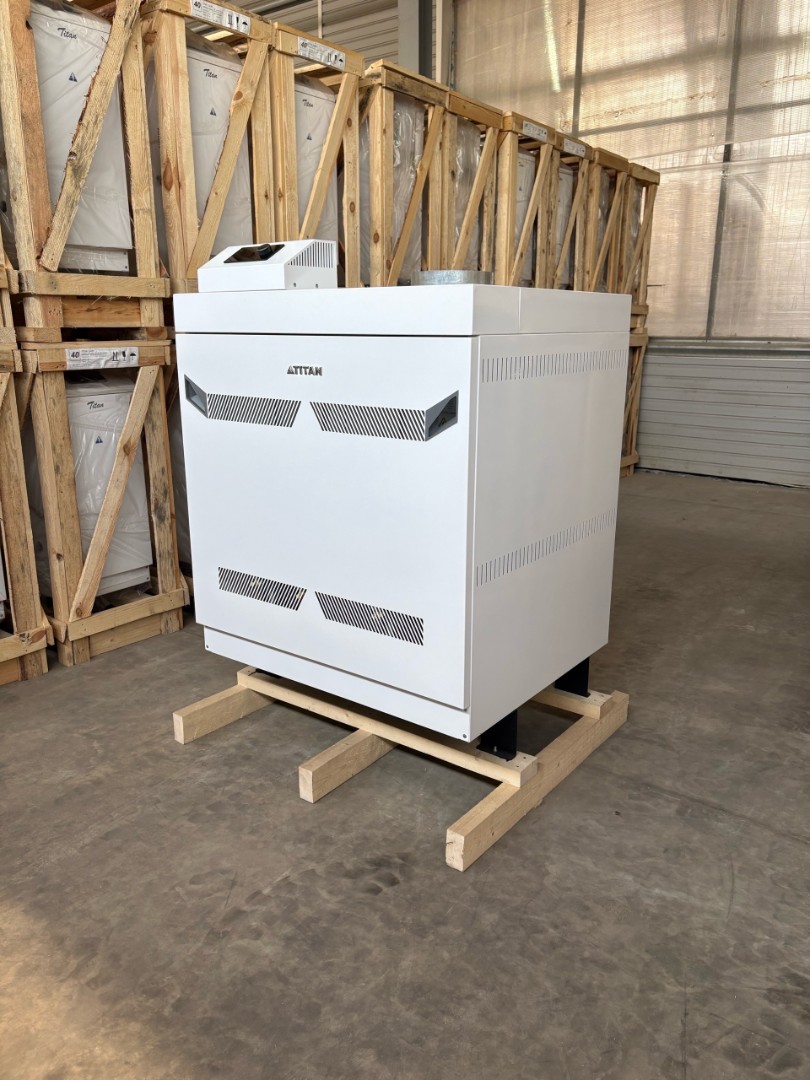

Водотрубный котел ТИТАН V 80

Стальные водотрубные котлы ТИТАН V с атмосферной горелкой предназначены для систем отопления и горячего водоснабжения различных зданий и сооружений. Компактные габариты и небольшой вес позволяют размещать котлы в крышных котельных и помещениях с ограниченным пространством.

Особенности ТИТАН V:

Модуляция мощности

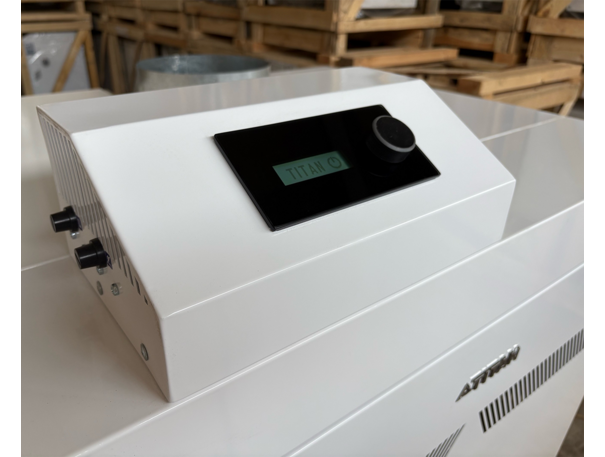

Электронная панель управления с цифровым дисплеем
Водотрубный скоростной теплообменник
Защита от перегрева, задувания пламени, слабой тяги и прерывания подачи газа
Возможность подключения внешних устройств: бойлера косвенного нагрева, турбонасадки, устройств для удаленного и каскадного управления
Возможность подключения контроллера по цифровому протоколу OpenTherm или GSM-модуля для дистанционного мониторинга и управления работой котла
Система самодиагностики с запоминаем последних 10 ошибок в работе котла

Номинальная теплопроизводительность	80 кВт
КПД	93%
Диапазон рабочих давлений газа перед котлом¹	2,0…3,5 кПа
Номинальное давление газа перед котлом	2,5 кПа
Потребление газа²	9 м³/ч
Температура воды на выходе из котла в систему отопления³	60…95 °C
Максимальное рабочее давление воды в котле, не более	0,6 МПа
Объем воды в теплообменнике котла	42 л
Расход воды через котел минимальный	3,3 м³/ч
Гидравлическое сопротивление котла⁴	0,01 МПа
Температура продуктов сгорания на выходе из котла	110…180 °C
Диапазон разрежения в дымоходе на выходе котла	5…20 Па
Масса котла, не более	210 кг
Потребляемая электрическая мощность⁵	25 Вт

Примечания:
1 – Котел сохраняет работоспособность во всем указанном диапазоне, но при этом мощность и теплопроизводительность
котла могут отличаться от номинальных.
2 – Справочное значение при номинальной подводимой тепловой мощности и теплотворной способности газа 8200 ккал/м³.
3 – Максимальная температура на выходе из котла при работе в режиме отопления задается в параметре 2.39 сервисного
меню (см. раздел «Настройка параметров котла»).
4 – значение при расчетном перепаде температуры воды между подающим и обратным трубопроводом ∆T=20°C.
5 – Справочное значение без дополнительных подключенных опциональных устройств.

Габаритные и присоединительные размеры ТИТАН V

Обозначение	Назначение	ед. изм.	TITAN V 80	TITAN V 100	TITAN V 150	TITAN V 200	TITAN V 250
S	Ширина	мм	800	800	980	1160	1430
L	Глубина	мм	850	850	850	850	850
H	Высота	мм	1330	1330	1330	1330	1330
L1	Расстояние до оси дымохода	мм	240	240	250	260	270
A	Входной патрубок воды		2”
Б	Выходной патрубок воды		2”
В	Патрубок подсоединения газопровода		1 ½”
Г	Дымовая труба	мм	200	200	250	300	350
Д	Слив воды из теплообменника котла		½”
